Перемычки над окнами не обязаны выглядеть как «швеллер на виду». Есть аккуратные решения, которые держат нагрузку, не мостят холод и не портят фасад. Главное — заранее выбрать тип перемычки под материал стены и облицовки. Короткие шпаргалки и наглядные примеры я свожу здесь: https://victoriabrickland.micro.blog/about/ В этой статье разберём пять рабочих вариантов для кирпича, блоков и навесных фасадов. Поясним, где скрыть сталь, когда лучше бетон, и как не получить трещины или «слёзы» ржавчины. Дадим простые правила по теплу, водоотводу и крепежу. Итог — чистый фасад без компромиссов по прочности.
Пять аккуратных решений
Первое — скрытый стальной уголок/швеллер, утопленный в шов и закрытый облицовкой, с термопрокладками и дренажом. Второе — тонкая железобетонная перемычка (заводская или монолитная) с утеплителем по зоне откоса и капельником по низу. Третье — клинкерный «солдатик»/ложковый ряд на скрытом уголке из нержавейки или алюминия с полкой, не выходящей на свет. Четвёртое — композитная (GFRP/BFRP) перемычка или нержавеющая лента-стренгер: лёгкая, не ржавеет, с низкой теплопроводностью. Пятое — тонкая UHPC-балка (высокопрочный фибробетон) или ламинированная древесина (GL24+) в вентфасадах — минимальный профиль и чистая тень. Для практических разборов узлов и вопросов по реальным объектам можно заглянуть в эту ветку: https://disqus.com/by/victoriaredco/about/
• Скрытая сталь с терморазрывом, утопленная в шов.
• Тонкая ЖБ-перемычка с утеплением и капельником.
• «Солдатик» на нержавеющем уголке без видимой полки.
• Композит/GFRP или нержавеющая лента с малым мостиком холода.
Как выбрать тип под стену и облицовку
Если стена из полнотелого кирпича — подойдёт скрытая сталь или тонкая ЖБ-перемычка с утеплением со стороны помещения. Для пустотелых блоков и газобетона безопаснее заводская ЖБ-перемычка с опиранием по паспорту и обязательной термовставкой по откосу. В облицовочной кладке с вентзазором удобен нержавеющий уголок, утопленный на 1–1,5 ряда, чтобы полка «исчезла» в тени шва. В агрессивной среде и у моря исключайте углеродистую сталь — берите A4 или композит. Для узких простенков UHPC-балка даёт малую высоту сечения и хороший пролёт. В вентфасадах под тяжёлыми панелями используйте несущий профиль с капельником и скрытыми подвесами. Нужен персональный чек-лист выбора узла и PDF-схемы? Оставьте вводные тут: https://form.jotform.com/252422695134355 В любом варианте проверяйте прогиб (ориентир L/600 для облицовки) и не нарушайте вентиляционный зазор.
Скрытая сталь: без моста холода и «ржавых слёз»
Металл прячем в толщу кладки и изолируем от внешней влаги. Уголок/швеллер заводим в штрабы, полку разворачиваем внутрь шва «солдатиков». Между металлом и холодной зоной — термопрокладки; торцы и резы — загрунтовать и закрыть герметиком. По низу формируем капельник, чтобы вода не затягивалась под облицовку. Опирание — по паспорту (часто 200–250 мм) на прочную подушку. В зоне вентзазора металл не перекрывает канал; сохраняем «живое» сечение. На ветровых углах увеличиваем крепёж и проверяем вырывающие нагрузки по месту.

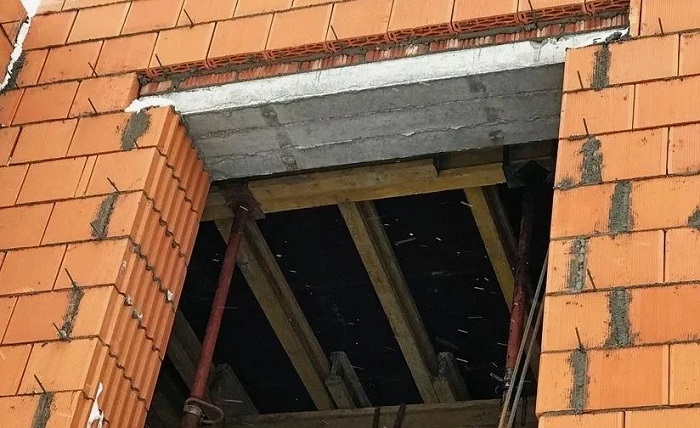

Тонкая бетонная перемычка и «солдатик»: тепло, дренаж, эстетика
Заводская ЖБ-перемычка проста в монтаже и предсказуема: выбираем класс по пролёту и нагрузке, добавляем утеплитель по внутреннему откосу. Монолит — для нестандартной геометрии, но с опалубкой, выпуском арматуры и обязательным капельником по низу. Клинкерный «солдатик» — аккуратный фасадный мотив: под ним нержавеющий уголок с малой полкой, утопленный в кладку. Швы заполняем полностью, расшивка единая с фасадом. Тепловой контур не прерываем: утеплитель подходит к перемычке без зазора; ленты и герметики — совместимые с системой.
Композит, UHPC и дерево: когда важны тонкость и ресурс
Композитные ленты и стержни лёгкие, стойкие к коррозии и почти не образуют мостика холода; ставятся в штрабы и закрываются облицовкой. UHPC-балка даёт тонкое сечение и большой пролёт, особенно в узких простенках. Для вентфасадов — несущий профиль с капельником и скрытыми подвесами; лицевая «сталь» не видна. Вблизи моря используйте только A4 или композит, исключая гальваническую пару.
Красивые перемычки — это не экзотика, а дисциплина узла. Спрячьте сталь, где нужно, и разорвите холод термопрокладками. Подберите ЖБ-перемычку по расчёту и добавьте капельник, чтобы вода не тянулась под фасад. Используйте «солдатик» или UHPC там, где важны тонкая линия и тень. Композитные решения помогут в агрессивной среде и на тёплых фасадах. Не забывайте про вентиляционный зазор и непрерывный утеплитель по откосу. Делайте опоры прочными и ровными, а кромки — защищёнными. Фиксируйте скрытые слои на фото и проверяйте прогиб до закрытия узла. Тогда над окнами будет только аккуратная линия, а не «швеллер, который все видят».
